一、產品概述
IY系列單級單吸輸油離心泵,屬IS系列派生產品,其性能參數,空腔尺寸及安裝尺寸均符合ISO國際標準,采用水冷卻裝置和機械密封,運行安全可靠。
IY系列單級單吸輸油離心泵,適用于輸送不含固體顆粒的石油產品,被輸送介質的溫度在-20℃~+150℃之間,泵的***高工作壓力布大于1.6MPa,吸入口壓力不大于0.8MPa,主要用于油田、煉廠、石油化學工業。其性能參數為:流量Q:6.3~400m3;揚程H:5~125。
IY系列單級單吸熱水離心泵共有二十九種基本型,為滿足用戶對泵的不同性能要求,我廠采用了切割葉輪外徑的方法,從而增多了IY泵的選用規格。

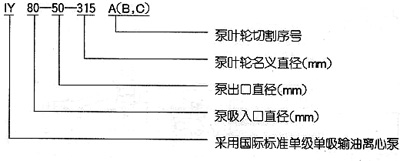

二、型號意義

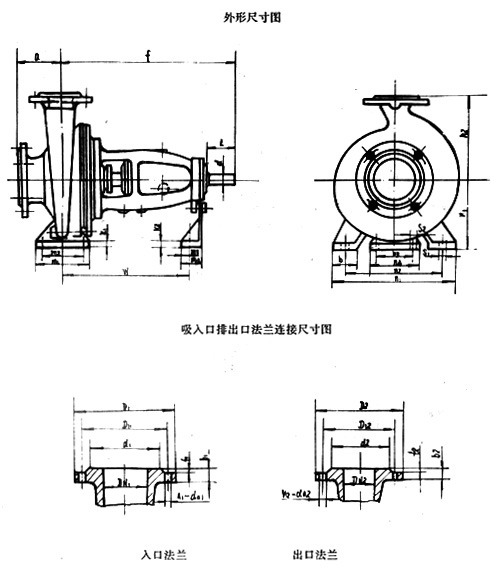

三、結構圖
四、技術特性
IY系列單級單吸熱水離心泵的主要零件有泵體、葉輪、泵蓋、懸架部件,機械密封部件、軸等。
該系列泵為后開門結構,其優點是轉子部件檢修或更換無須拆卸管道,轉子部件由懸架支撐哲(請參考IY泵結構圖)。
泵軸向力的平衡,軸向力較大的泵,葉輪設有平衡孔,其余軸向力由軸承承受。
軸封形式采用不平衡單端面機械密封,軸封室外設有水冷卻套,可以通過泵側面1/4管接口接通外來冷水,對軸封進行冷卻。
傳動方式,泵的傳動是通過聯軸器與電機直聯。從傳動方向看,泵為順時針旋轉。
五、結構特點
六、安裝拆卸

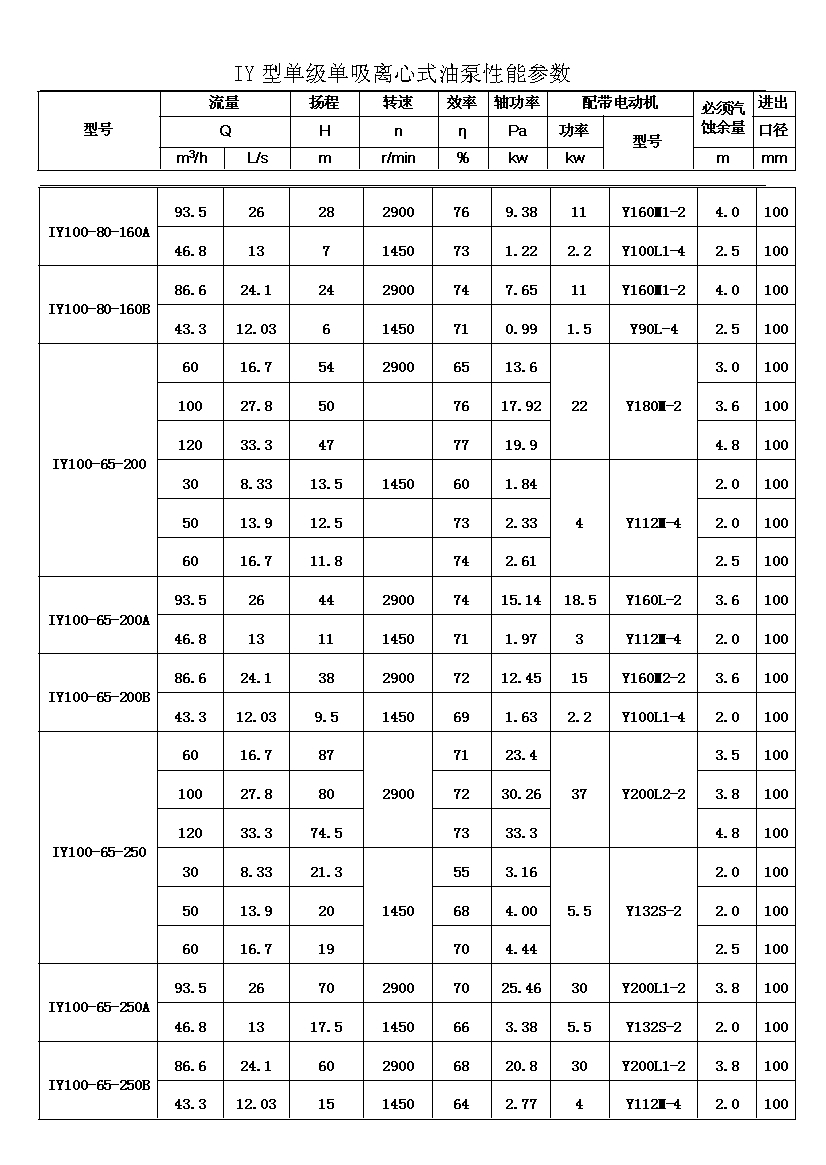

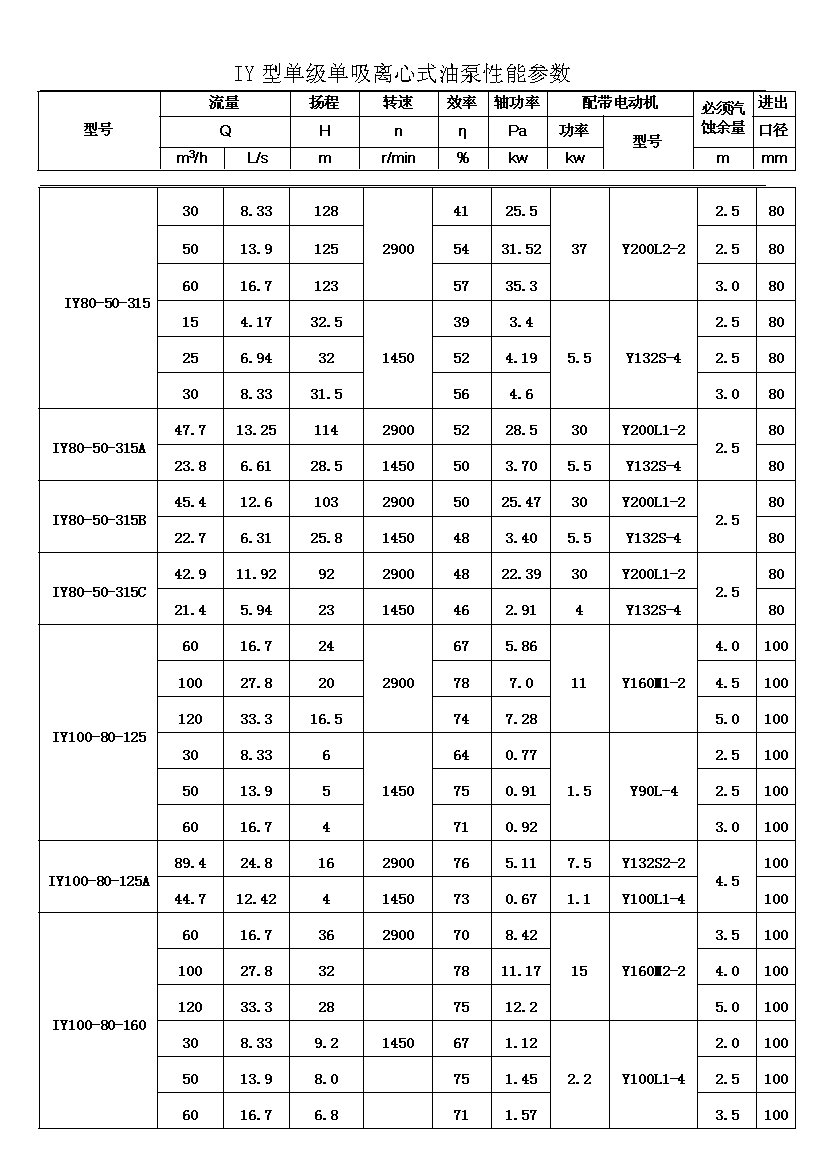

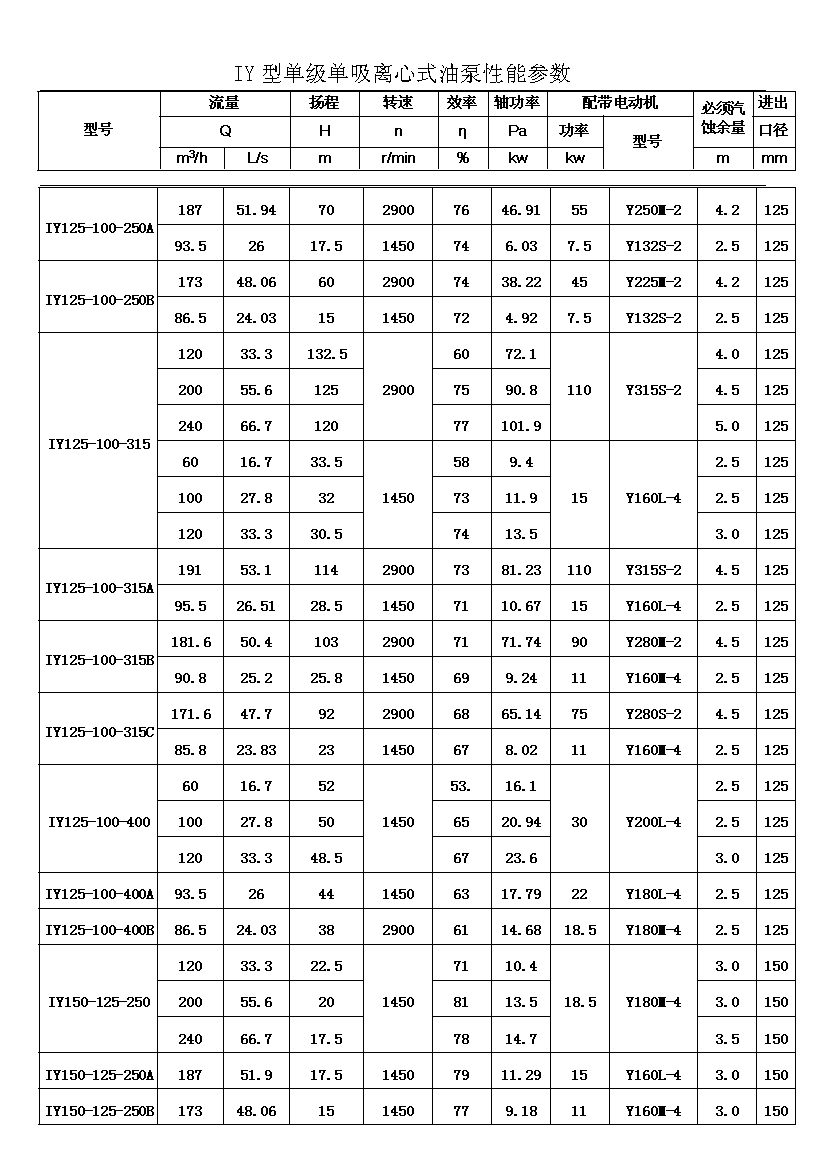

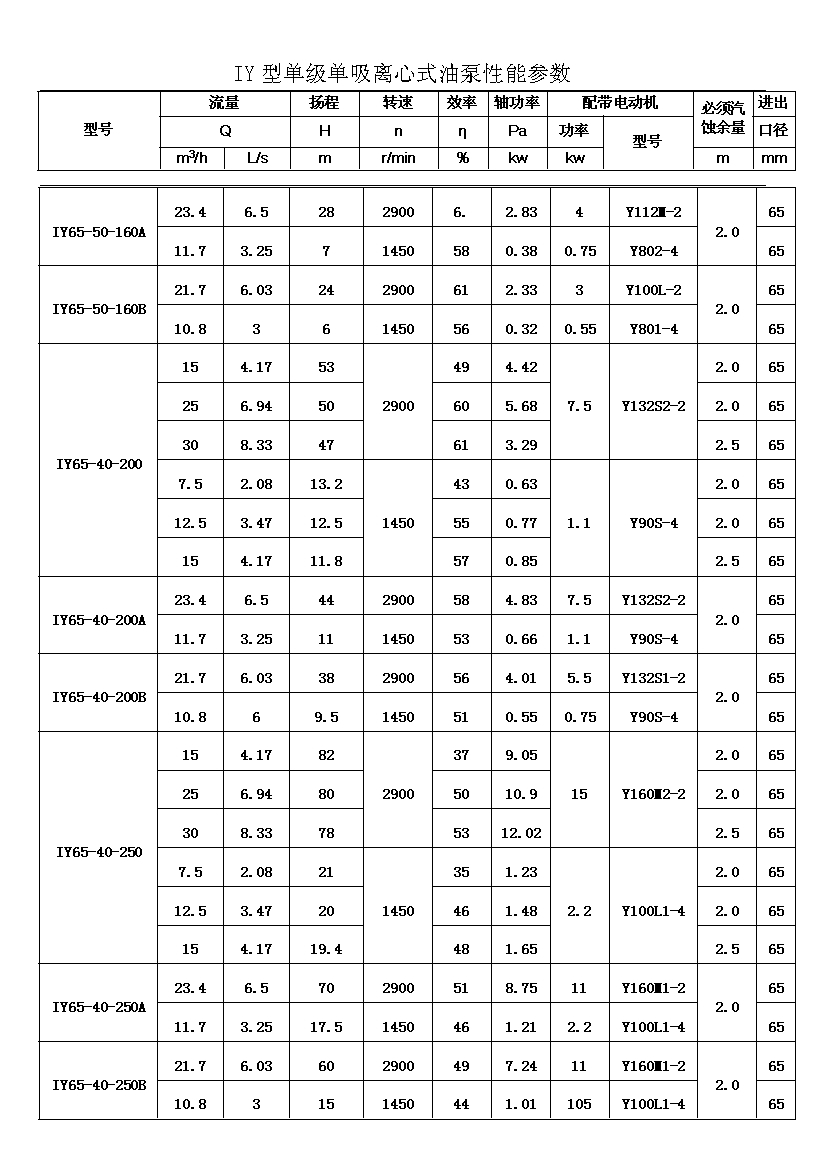

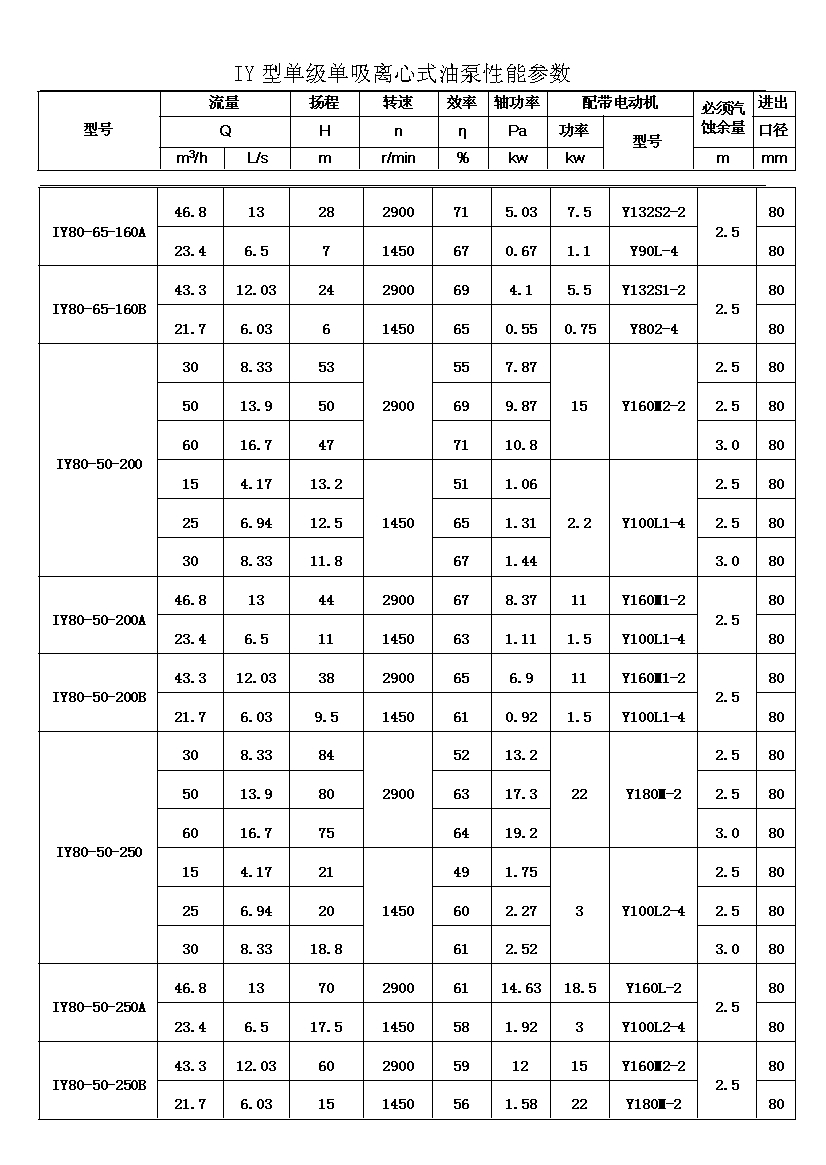

七、性能參數
