一、產品概述

QS型水電泵廣泛用于農田排灌、工業及民用建筑的供、排水系統，噴泉工程，以及丘陵、山區的引水，低洼地區的排澇等。其特點是：電機、水泵組成一體，結構簡單，且安裝拆卸方便，安裝占地面積少，使用維護簡單，運轉安全可靠。目前，我公司可向用戶提供揚程5-75米，流量15-250米3/小時，電機功率0.75-7.5kw等三十幾種型號的潛水電泵。

二、型號意義

QS40-30/2-5.5

QS–充水式水泵

40–流量(m3/h)

30–揚程

2–水泵級數

5.5–額定功率

三、結構圖

四、技術特性

1.電源：頻率50HZ，電壓380伏（允許偏差+5%~-10%）的三相交流電源。

2.水源：一般無腐蝕性清水，含砂量不大于0.02%，PH值為：6.5-8.5。被提取的水溫不高于規范40℃。

3.安裝：電泵應完全浸入水中運行，潛水深度不小于0.5米，不超過5米。

4.水中含固體顆粒的體積比不超過20%介質運動，粘度7×10﹣7㎡/S-23×10﹣6㎡/S。

5.無內自流循環冷卻系統的電泵，電機部分露出頁面不超過1/3。

五、結構特點

QS型潛水電泵、潛水電機兩大部分組成。電機內腔采用充水式定子繞組采用聚乙烯絕緣尼龍?zhí)啄退姶啪€(xiàn)，保證電機在水介質中正常工作，定轉子表面涂特殊的耐水涂料，轉子軸伸端有甩砂器，有效的阻止泥沙與水浸入電機腔內，軸承室填充耐水潤滑脂，并用骨架油封保護，有效地防止液體進入軸承室損壞軸承，電機腔內充入清潔的水，起到電機冷卻作用。

水泵由葉輪、導葉體、進水節、出水管等部件組成，水泵葉輪有離心式、混流式，葉輪的固定采用錐套或鍵，導葉體采用空間導流殼的形式。

1、電機、水泵一體，潛入水中運行，結構簡單，節能高效，安全可靠。
2、造型美觀、重量輕、噪音小、無污染，對安放環境適應性強，大幅節省工程造價，不影響建筑、自然景觀。
3、安裝、使用、維護方便簡單，占地面積小。

六、安裝拆卸

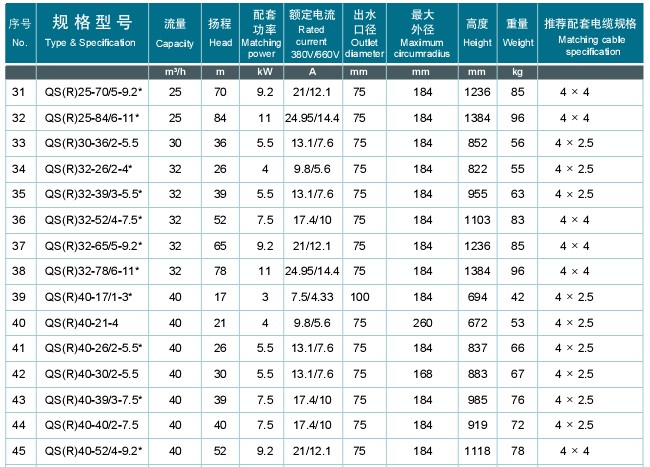

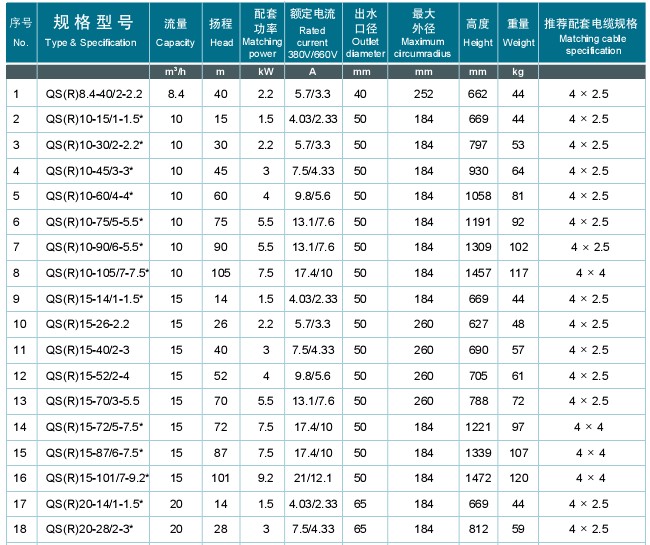

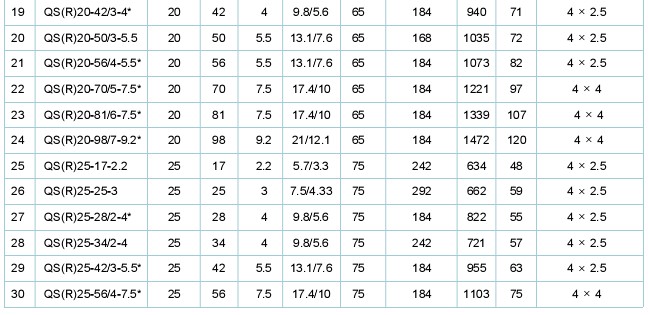

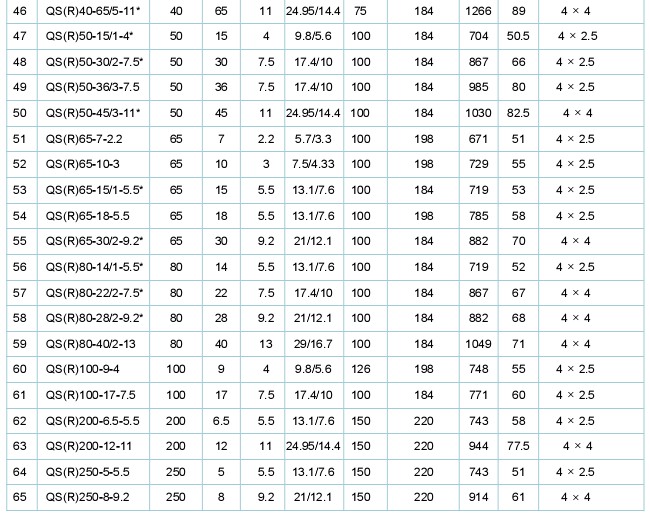

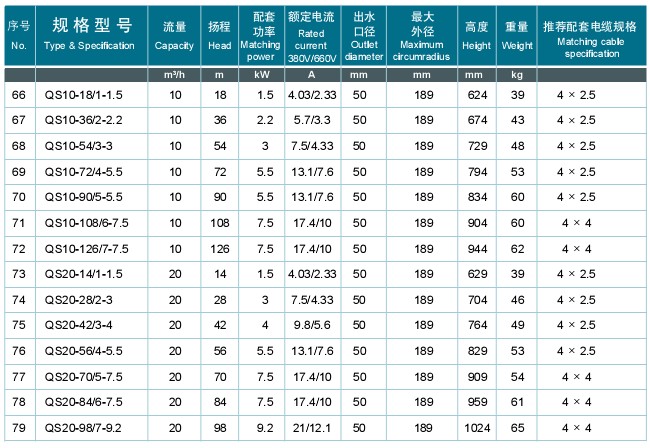

七、性能參數

流量：12-250m3/h；
揚程：5-56m；
轉速：2900r/min；
口徑：50-100mm；
介質溫度：≤40℃。

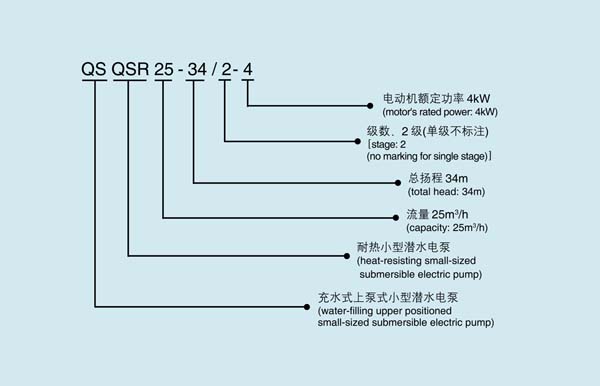

型號說明：

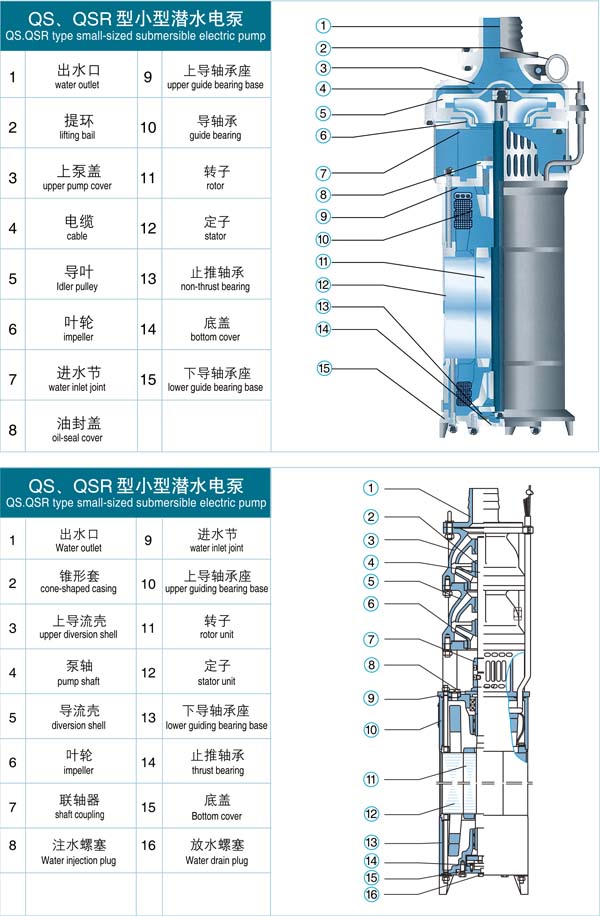

結構示意圖：

QS\QSR型小型潛水泵：

QS型經濟適用性小型潛水泵：

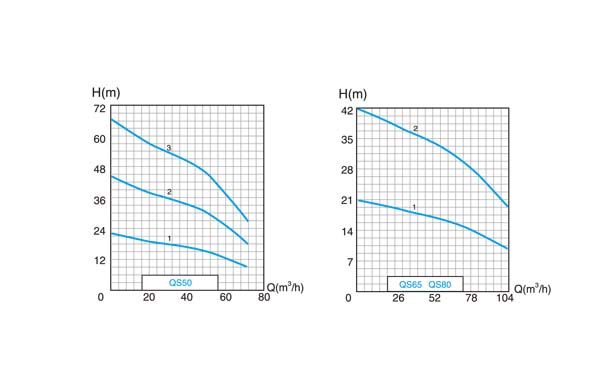

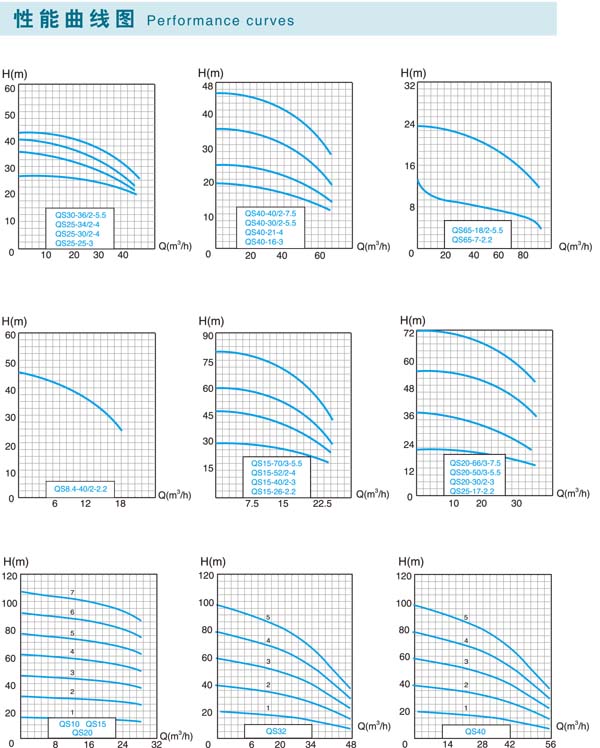

性能曲線圖：
