WNL型立式污水泥漿泵

作者： 發布時間：2019-04-08 瀏覽次數：2805

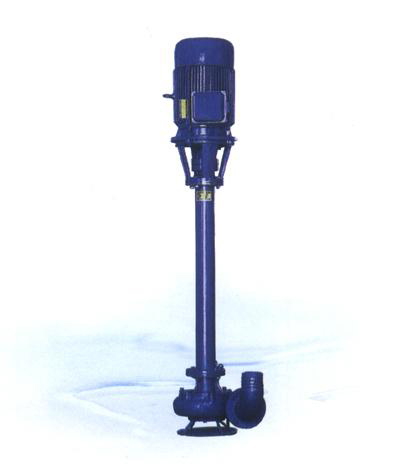

WNL型立式污水泥漿泵

一、產品概述

 WNL立式污水泥漿泵是根據排污的實際情況而設計的。用于化工、印染、醫藥、食品等
行業抽吸濃稠漿、糊狀體及城市河道的流動污泥等，可作河泥、糞便、漿飼料的吸送澆灑，
并可用來排澇或抗旱。

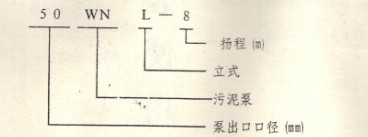

二、型號意義



三、結構圖



四、技術特性



五、結構特點

WNL立式污水泥漿泵為單級單吸離心泵，主要有泵體、葉輪、泵蓋、支撐筒、電機架等，
葉輪采用三片半封閉式，通過性好，不易堵塞。軸采用優質45號鋼，軸封機械密封，可防止水進入軸承。

六、安裝拆卸



七、性能參數

表一 WNL(立式污水泥漿泵)

規格型號

流量Q
(m3/h)

揚程H
(m)

轉速n
(r/min)

配帶電動機

型號

功率
(KW)

50WNL-8

20

8

2900

Y802-2

1.1

50WNL-10

30

10

1450

Y90L-4

1.5

50WNL-25

30

25

1450

Y100L2-4

3

65WNL-12

40

12

1450

Y90L-4

1.5

75WNL-14

60

14

1450

Y100L2-4

3

75WNL-25

60

25

1450

Y132S-4

5.5

100WNL-8

80

8

1450

Y112M-4

4

100WNL-16

100

16

1450

Y132S-4

5.5

100WNL-25

100

25

1450

Y132M-4

7.5

表二 JYWNL(攪勻污泥泵)

規格型號

流量Q
(m3/h)

揚程H
(m)

轉速n
(r/min)

配帶電動機

型號

功率
(KW)

50JYWNL-8

20

8

1450

Y100L1-4

2.2

75JYWNL-12

60

12

1450

Y132S-4

5.5

100JYWNL-9

100

9

1450

Y132M-4

7.5
